產品名稱： |
YZG4-3擴口式直通中間接頭Flared Couplings-Union |
久久精品国产亚洲av影院3d,久久午夜精品一区二区三区
| 產品編號： |
N2012215113812 |
| 產品型號： |
鎮江市天涯電氣有限公司 |
| 發布日期： |
2024-3-18 |
| 查看數次： |
2857 |
| |
|
| 產 品 詳 細 介 紹： |
儀表管接頭 >> YZG4系列擴口式管接頭 >> YZG4-3擴口式直通中間接頭
YZG4-3 Flared Couplings-Union
說明：
擴口式管接頭是以油、水、氣和各種腐蝕性材料為介質的管路系統中的一種連接件。
性能規范：
□制造規范：GB/T 5628-2008 擴口式直通管接頭(替代GB/T 5628.1-1985 擴口式直通管接頭,GB/T 5628.2-1985 擴口式直通管接頭體) 下載地址
□適用溫度：≤450℃
□適用介質：油、水、氣等
□制造材料：20#,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316,316L
□配管：φ4~φ34普通級精度無縫鋼管、紫銅管
□終端螺紋可以為:M,G,ZG,PT,NPT等

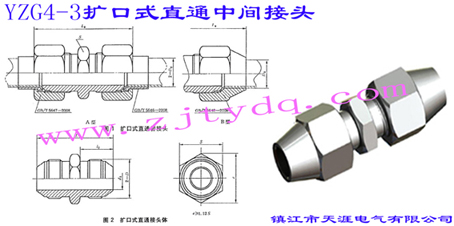

YZG4-3擴口式直通中間接頭
YZG4-3 Flared Couplings-Union
|
管子外徑
D0 |
d0 |
D |
L8≈ |
L2 |
L |
S |
代 號Code No |
|
A型 |
B型 |
|
4 |
3 |
M10×1 |
40 |
49 |
12.5 |
30 |
12 |
YZG4-3-Φ4 |
|
5 |
3.5 |
M10×1 |
40 |
49 |
12.5 |
30 |
12 |
YZG4-3-Φ5 |
|
6 |
4 |
M12×1.5 |
47.5 |
57.5 |
16 |
37 |
14 |
YZG4-3-Φ6 |
|
8 |
6 |
M14×1.5 |
55.5 |
71 |
18 |
42 |
17 |
YZG4-3-Φ8 |
|
10 |
8 |
M16×1.5 |
57.5 |
75.5 |
19 |
44 |
19 |
YZG4-3-Φ10 |
|
12 |
10 |
M18×1.5 |
58 |
81 |
19 |
45 |
22 |
YZG4-3-Φ12 |
|
14 |
12 |
M22×1.5 |
58 |
89 |
19.5 |
46 |
24 |
YZG4-3-Φ14 |
|
16 |
14 |
M24×1.5 |
60 |
92 |
20 |
48 |
27 |
YZG4-3-Φ16 |
|
18 |
15 |
M27×1.5 |
60 |
100 |
20.5 |
49 |
30 |
YZG4-3-Φ18 |
|
20 |
17 |
M30×2 |
75.5 |
—— |
26 |
62 |
32 |
YZG4-3-Φ20 |
|
22 |
19 |
M33×2 |
76.5 |
—— |
26 |
62 |
34 |
YZG4-3-Φ22 |
|
25 |
22 |
M36×2 |
78 |
—— |
26 |
62 |
41 |
YZG4-3-Φ25 |
|
28 |
24 |
M39×2 |
83.5 |
—— |
27.5 |
67 |
41 |
YZG4-3-Φ28 |
|
32 |
27 |
M42×2 |
86 |
—— |
28.5 |
69 |
46 |
YZG4-3-Φ32 |
|
34 |
30 |
M45×2 |
86 |
—— |
28.5 |
69 |
46 |
YZG4-3-Φ34 |
