產品名稱： YZG14-5 內外接頭(一)Inside-outside Connector 1
產品編號： N2012229175753
產品型號： 鎮江市天涯電氣有限公司
發布日期： 2024-3-18
查看數次： 3227

   產 品 詳 細 介 紹：
儀表管接頭 >> YZG6～16系列自控管路附件 >> YZG14-5 內外接頭(一)
Instrument pipe joint >> YZG6～16 series automatic control pipeline accessories >> YZG14-5 Inside-outside Connector 1
鎮江市天涯電氣有限公司www.16rv.com

說明：
    本系列收集了自控儀表管路系統中各種連接形式和結構式管接頭、短節、管嘴、轉管接頭溫度計套管等產品，品種多、規格全，適用廣，是管路中必不可少的連接件。短節YZG14系列實質是取壓部件。它適用于各種測量回路，特別是壓力、流量、液面。

Explain:
    This series collects all kinds of connection forms and structural couplings, nipples, nozzles, rotary couplings, thermowells and other products in the automatic control instrument pipeline system. It is an essential connecting piece in the pipeline with a wide range of varieties, specifications and applications. The short joint YZG14 series is essentially a pressure taking part. It is applicable to various measuring circuits, especially pressure, flow and liquid level.

性能規范：
□公稱壓力：1.0MPa～3.2MPa
□適用溫度：-70℃～+450℃
□制造材料：20#,H62,1Cr18Ni9Ti,316L,0Cr18Ni12Mo2Ti
□執行標準：《儀表工手冊》樂嘉謙著 第五篇 儀表安裝>>第三章 儀表加工件>>第一節 儀表接頭

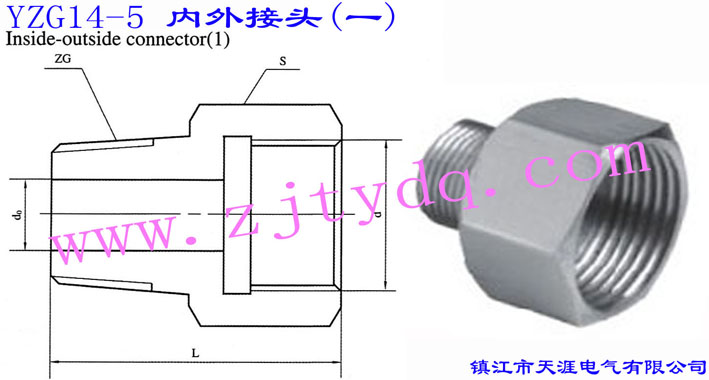

YZG14-5 內外接頭(一)
YZG14-5 Inside-outside Connector 1
YZG14-5 內外接頭(一)Inside-outside Connector 1


d

ZG

d0

S

L

代  號Code No.

M10×1

ZG1/8"

4

17

26

YZG14-5-M10×1-ZG1/8"

M14×1.5

ZG1/8"

4

19

32

YZG14-5-M14×1.5-ZG1/8"

M10×1

ZG1/4"

6

19

30

YZG14-5-M10×1-ZG1/4"

M14×1.5

ZG1/4"

6

22

36

YZG14-5-M14×1.5-ZG1/4"

M18×1.5

ZG1/4"

6

24

36

YZG14-5-M18×1.5-ZG1/4"

M14×1.5

ZG3/8"

8

22

36

YZG14-5-M14×1.5-ZG3/8"

M18×1.5

ZG3/8"

8

24

36

YZG14-5-M18×1.5-ZG3/8"

M20×1.5

ZG3/8"

8

27

36

YZG14-5-M20×1.5-ZG3/8"

M18×1.5

ZG1/2"

10

27

42

YZG14-5-M18×1.5-ZG1/2"

M20×1.5

ZG1/2"

10

27

42

YZG14-5-M20×1.5-ZG1/2"

M22×1.5

ZG1/2"

10

30

44

YZG14-5-M22×1.5-ZG1/2"

M24×1.5

ZG1/2"

10

32

44

YZG14-5-M24×1.5-ZG1/2"

M24×1.5

ZG3/4"

15

32

44

YZG14-5-M24×1.5-ZG3/4"

M27×2

ZG3/4"

15

36

48

YZG14-5-M27×2-ZG3/4"

M33×2

ZG3/4"

15

41

52

YZG14-5-M33×2-ZG3/4"

M27×2

ZG1"

20

41

52

YZG14-5-M27×2-ZG1"

M33×2

ZG1"

20

46

56

YZG14-5-M33×2-ZG1"

M42×2

ZG1"

20

55

58

YZG14-5-M42×2-ZG1"

M33×2

ZG1/4"

25

50

56

YZG14-5-M33×2-ZG1/4"

M42×2

ZG1/4"

25

55

58

YZG14-5-M42×2-ZG1/4"

M48×2

ZG1/4"

25

60

60

YZG14-5-M48×2-ZG1/4"

M42×2

ZG1/2"

32

55

62

YZG14-5-M42×2-ZG1/2"

M48×2

ZG1/2"

32

60

62

YZG14-5-M48×2-ZG1/2"


※注：YZG14-5 內外接頭(一)Inside-outside Connector 1如有改進，恕不另行通知，以產品實物為準。
